Lanterneaux voûtes GRILLODUR®

Idéals pour les bâtiments industriels et commerciaux, nos lanterneaux voûtes GRILLODUR® sont particulièrement indiqués pour les projets de rénovation.

Convient à:

  • Toits plats et légèrement inclinés
  • Découpes du toit avec une largeur jusqu’à 7 m, longueur au choix
  • Pente du toit plat jusqu’à 5° et faîtages des toitures inclinées

Avantages clés:

  • La composition unique en fibre de verre est durable et garante d’excellentes propriétés mécaniques et d’une haute résistance aux agents chimiques
  • Fournit un éclairage ambiant sans éblouissement ni ombre portée
  • La structure préfabriquée et légère est idéale pour les projets de rénovation

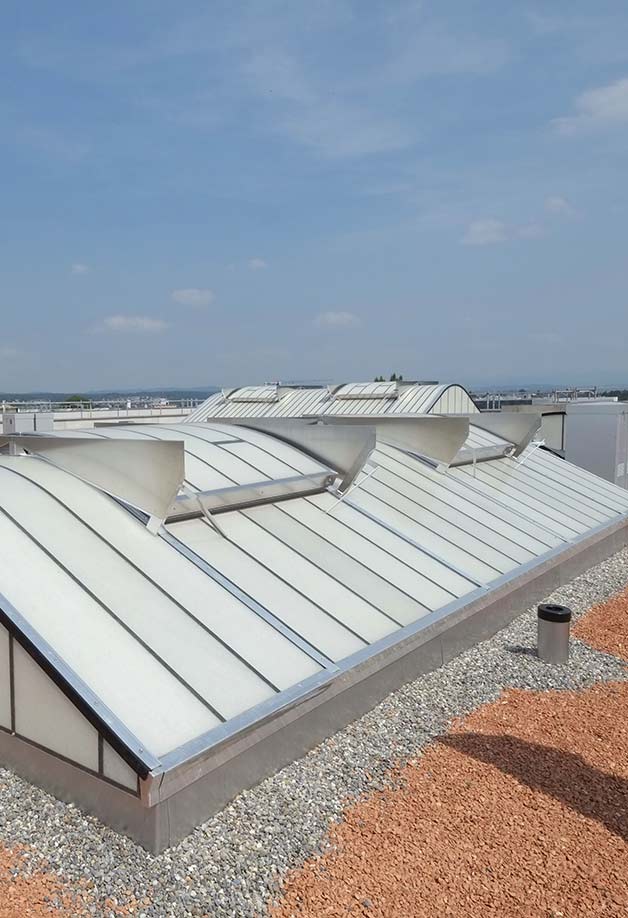

Lanterneau GRILLODUR® nature transparent avec clapets EFC et déflecteurs
Voir la galerie

Documents et liens associés

Détails du produit

  • En bref
    GRILLODUR® est un matériau léger qui présente d’excellentes performances en termes de propriétés thermiques, de résistance mécanique et de résistance aux agents chimiques. De plus, il fournit un éclairage ambiant sans éblouissement ni ombre portée.
    • Équipé des systèmes de clapet et dispositifs d’ouverture correspondants, les lanterneaux GRILLODUR® assurent une ventilation de confort au quotidien tout en évacuant efficacement les fumées et la chaleur
    • Produit antichute. Les ouvertures des clapets peuvent être équipées d’un système de sécurité antichute pour un maximum de sécurité sur le toit
    • Les accessoires tels que les châssis adaptables, les raccordements fiables à la membrane de toiture et les systèmes intelligents de gestion du bâtiment peuvent être facilement configurés pour répondre aux exigences du projet
    • Le système est livré entièrement préfabriqué sur le chantier, pour un montage rapide et efficace
    • Nous fournissons une solution de A à Z, des conseils de planification au montage



    Autres systèmes GRILLODUR®

    Lanterneaux à un pan, à deux pans et shed GRILLODUR®
    Verrières GRILLODUR®
    Lanterneau voûte GRILLODUR®, vu de l’extérieur

    Lanterneau voûte GRILLODUR®, vu de l’extérieur

  • Détails du produit
    • GRILLODUR® est un panneau comprenant au moins deux plaques en fibre de verre semi-transparentes avec un support isolant. Les plaques en fibre de verre sont appliquées sur un treillis aluminium.
    • Les panneaux sont fabriqués sous forme d’éléments larges de 2000 mm et livrés sur le chantier pour le montage rapide et efficace d’un lanterneau.
    Illustration de la structure d’un panneau GRILLODUR®
    1) Profilé aluminium 2) Couche de recouvrement 3) Couche isolante

    Formats et dimensions

    • Largeur nominale B : jusqu’à 7000 mm
    • Longueur nominale L : adaptée au projet
    • Largeur standard d’un élément E : 2000 mm
    • Montée S (sans profil en équerre): 381 mm à 1700 mm
    • Angle a: 27°
    • Pas des profilés aluminium: 391 mm
    • Largeur d’un profilé: 60 mm
    Schéma d’un lanterneau voûte GRILLODUR®
    Plan de coupe d’un élément de panneau GRILLODUR®

    Plan de coupe d’un élément de panneau GRILLODUR®

    1) Baguette de couverture 2) Profilé support «0-tube» 3) Joint en T 4) Profilé support «0-tube»
  • Options de vitrage
    Les diverses combinaisons de coloris de vitrage, d’épaisseur des plaques en fibre de verre et de densité du matériau isolant fournissent un large spectre d’éclairage naturel et de performance thermique.

    Paramètres du panneau:

    • Types de vitrage: structure à 2, 3 et 4 parois
    • Quatre coloris standard: nature, bleu, blanc et gris (chaque fois transparent)
    • Épaisseur du panneau en fibre de verre: 1.1 à 2.0 mm

    Propriétés (en fonction de la composition du panneau):

    • Valeur U du vitrage: jusqu’à 0.8 W/m²K
    • Transmission d’énergie totale: jusqu’à 21%
    • Taux de transmission de lumière: 76% à 13%
    • Isolation acoustique: jusqu’à 36 dB
  • Propriétés
    • Avec son poids propre d’à peine 10 kg/m², le système énergétiquement efficace GRILLODUR® est idéal pour les projets de rénovation.
    • Les éléments préfabriqués rendent le montage à la fois rapide et efficace.
    • Fonction antichute conformément au principe d’essai GS BAU 18.
    • Charge de neige: les panneaux peuvent supporter jusqu’à 2.5 KN/m² (en fonction de la structure du panneau).
    • Résistance chimique: haute résistance au kérosène, aux réfrigérants, lubrifiants, acides, solutions alcalines et bien d’autres agents.
    • Classification la plus élevée pour la sécurité au jet de balle selon DIN 18032-3  => solution idéale pour les infrastructures sportives
    • Matériau fusible: peut dès lors entrer en ligne de compte comme surface évacuant la chaleur pour le calcul défini par la norme DIN 18230.
    • Possibilité d’intégrer une solution de désenfumage, testée selon la norme DIN EN 12101-2.


  • Ventilation de confort et EFC
    Équipés des systèmes de clapet et dispositifs d’ouverture correspondants, les lanterneaux GRILLODUR® peuvent intervenir pour l’évacuation efficace des fumées et de la chaleur tout comme pour la ventilation de confort au quotidien.
    • La large gamme de clapets pour lanterneaux, de différents types et dimensions, apporte une solution ajustée et performante à chaque projet.
    • Systèmes EFC certifiés, testés selon la norme DIN EN 12101-2, offrant un maximum de protection incendie.
    • SMARTCONTROL est un système intelligent de gestion du bâtiment, disponible en option, pour commander confortablement et en toute sécurité toutes les solutions de désenfumage et de ventilation.

    Découvrez nos solutions certifiées de désenfumage et systèmes de ventilation de confort
    Illustration d’un clapet avec fonction EFC et ventilation dans un lanterneau GRILLODUR®

    Clapet avec fonction EFC et ventilation dans un lanterneau GRILLODUR®

    Lanterneau GRILLODUR® avec système de ventilation, vu de l’intérieur

    Lanterneau GRILLODUR® avec système de ventilation, vu de l’intérieur
