Lanterneau Modulaire simple

Solution élégante de lanterneau monobloc pour toits plats

Convient à :

  • Toits plats et en pente de 0° à 15°
  • Convient pour la majorité les systèmes d'étanchéité de toiture
  • Surface de trémie jusqu'à 4 m²
  • Inclinaison d'encastrement min.5°*

* Nous recommandons d'entretenir régulièrement nos produits, car ils sont exposés aux conditions de l'environnement. Grâce à des solutions constructives telles que l'inclinaison de montage (min.5°), les intervalles peuvent être adaptés en conséquence.

Avantages principales :

  • Maximum de lumière naturelle à travers le toit sans encadrement visible de intérieur
  • Unité vitrée et costière préfabriquées avec un sytème de raccordement à l'étanchéité de la toiture (fixation mécanique) pour une installation facile et rapide
  • Solution fixe ou ouvrante pour la ventilation de confort
  • Dimensions sur mesure - idéal pour les projets de rénovation
Lanterneaux Modulaires, Centre sportif K.B Hallen, Copenhague, Danemark.
Voir la galerie
Insigne du lauréat du prix du design ArchiProducts 2022
Logo du Red Dot Award - Gagnant 2023
Les Lanterneaux Modulaires VELUX remporte Red Dot Award, Product Design en 2023. Le Lanterneau Modulaire simple a remporté le prix Archiproducts Design Award 2022 dans la catégorie Enveloppe du Bâtiment.

Documents et liens connexes

Détails des produits

  • En bref

    Le lanterneau modulaire simple est un lanterneau simple sur mesure qui peut transformer une pièce en l’inondant de lumière naturelle. Grâce au vitrage, la transmission de la lumière est optimisée et durable. De plus, la zone lumineuse est égale à l'ouverture dans le toit. Les éléments Monolight (Lanterneau modulaire simple) sont constitués d'une unité supérieure en verre et d'une costière en bois, et sont disponibles en version fixe ou ouvrant pour la ventilation de confort.

    Le Lanterneau Modulaire fixe est adapté aux pièces où seule la lumière naturelle est recherchée, sans ventilation. Pour une finition parfaite, une rainure est prévue pour accueillir l’habillage choisi, de manière à ce que la costière soit totalement invisible.

    Le Lanterneau modulaire ouvrant est une solution optimale lorsque de la lumière et de la ventilation naturelle sont nécessaires. Une solution élégante et fonctionnelle, avec un moteur à chaîne entièrement intégré dissimulé dans la costière en bois. La longueur de course est de 300 mm. Pour une finition parfaite, une rainure est prévue pour accueillir l’habillage choisi, de manière à ce que la costière soit totalement invisible.

    Le Lanterneau Modulaire résistant à l'effraction est disponible dans les versions fixe et ventilé, selon EN 1627. Le pare-vapeur est prémonté sur la costière.

    Le Lanterneau Walk-on est un lanterneau fixe destiné au marché de l’habitat et est idéal pour les maisons ayant besoin de lumière naturelle sur un toit accessible. Composé d’un vitrage trempé et feuilleté, ce lanterneau est conçu pour permettre la circulation de personnes, peut être fourni en double ou triple vitrage, avec ou non un revêtement anti-glisse. Le pare-vapeur est prémonté sur la costière.

    Les Lanterneaux Modulaires VELUX sont garantis 10 ans. Les moteurs et autres composants électriques sont garantis 2 ans.

    Lanterneau Modulaire fixe - vue extérieure

    Lanterneau modulaire fixe

    Lanterneau Modulaire ouvrant - vue extérieure

    Lanterneau modulaire ouvrant

    Lanterneau Walk-on

    Lanterneau Walk-on

    Lanterneau Modulaire Walk-on avec revêtement anti-glisse en option

    Lanterneau Modulaire Walk-on avec revêtement anti-glisse en option

  • Détails

    Les Lanterneaux Modulaires sont entièrement fabriqués hors site dans notre usine. Ils sont constitués d'une unité supérieure en verre et d'une costière en bois, et sont disponibles en version fixe ou ouvrant pour la ventilation de confort. Le Lanterneau Walk-on est uniquement disponible en version fixe. La costière en bois est proposée en différentes tailles allant de 150 à 600 mm, en fonction des exigences du projet.

    Les versions fixes et ventilées de Monolight sont conçues et certifiées en tant que génération C.

    Monolight Burglary-resistant et Walk-on sont conçus et certifiés comme étant de génération A.

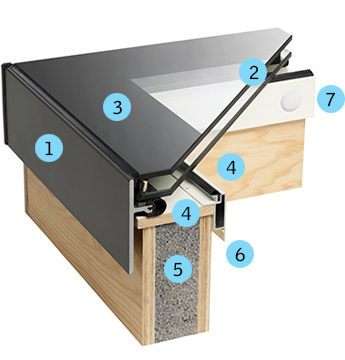

    Komponenten eines Monolights

    Lanterneau Modulaire - construction

    Lanterneau Modulaire Walk-on

    Lanterneau Modulaire Walk-on

    Lanterneau Modulaire - Résistant à l'effraction

    Lanterneau Modulaire - Résistant à l'effraction

    Construction Lanterneau Modulaire (Monolight)

    1. Cadre en aluminium (la hauteur varie selon le vitrage choisi)
      Coins pré-assemblés et revêtement poudre coloris standard gris.
    2. Vitrage
      Disponible en double et triple vitrage, avec un revêtement à faible émissivité (LowE), et une protection solaire en option.
    3. Bande sérigraphiée (silk screen)
      La bande sérigraphiée (silk screen) offre une finition esthétique et une protection des joints et de la structure intérieure contre les UV.
    4. Doubles joints
      Les joints sur les profilés aluminium assurent l’étanchéité à l’air et à l’eau de l’installation.
    5. Costière
      L’angle à 90° permet une connexion idéale avec l’intérieur. La construction sandwich bois-PSE offre une costière stable et bien isolée pour une bonne performance d’isolation de l’ensemble du produit.
    6. Profilé d’habillage
      Ce profilé délimite le clair de vitrage et offre une connexion pafaite avec l’intérieur. Il offre la possibilité d’une connexion parfaite du pare-vapeur et de l’habillage choisi. Le profilé d'habillage permet également l’installation d’un store intérieur. Le pare-vapeur et l’habillage intérieur sont hors fourniture VELUX.
    7. Pré-câblage pour store intérieur
      Le pré-câblage caché est optionnel pour une installation agréable et facile des stores intérieurs VELUX.

    Lanterneau Modulaire (Génération A) - Lanterneau résistant à l'effraction, Lanterneau Walk-on

    1. Cadre en aluminium (la hauteur varie selon le vitrage choisi)
      Coins pré-assemblés et revêtement poudre coloris standard RAL 7043, brillant 30
    2. Vitrage résistant à l'effraction
      Disponible en double et triple vitrage, avec un revêtement à faible émissivité (LowE), et une protection solaire en option.
      Vitrage spécial Walk-On
      Vitrage extérieur feuilleté trempé: 3 couches: construction spéciale Walk-on avec feuille EVA.
      Verre intérieur feuilleté 2 couches: vitrage avec feuille PVB. L’espace entre le verre extérieur et intérieur est rempli d’air. Un revêtement antidérapant est disponible en option.
    3. Bande sérigraphiée (silk screen)
      La bande sérigraphiée (silk screen) offre une finition esthétique et une protection des joints et de la structure intérieure contre les UV.
    4. Doubles joints
      Les joints positionnés sur la costière en bois assurent l’étanchéité à l’air et à l’eau de l’installation
    5. Habillage intérieur
      L’habillage à 90° délimite le clair de vitrage et offre une connexion parfaite avec l’intérieur.
    6. Rainure d’habillage
      Rend la liaison avec la plaque de plâtre facile et intuitive pendant l’installation
    7. Isolant laine minérale
      L’isolant dans le cadre assure les hautes performances thermiques du produit
    8. Pare-vapeur
      La bande pare-vapeur pré-ajustée assure une connexion simple et sûre avec le pare-vapeur du bâtiment
    9. Résistant à l'effraction: Lanterneau fixe
    10. Résistant à l'effraction: Lanterneau ouvrant
  • Fonction et dimensions

    Ces lanterneaux sont disponibles aux dimensions standards et peuvent également être configurés, fabriqués et livrés sur mesure pour répondre à des exigences spécifiques.

    Les lanterneaux sont disponibles en version fixe et ouvrante, résistant anti-effraction ou non selon les normes EN 1627:2011 et NEN 5096-2012+A1:2015: Class 2 (RC 2).

    Lanterneau Modulaire résistant à l'effraction

    Lanterneau Modulaire résistant à l'effraction. Fixation renforcée de l'unité supérieure sur la costière et au toit.

    Modules ouvrants

    Avec les modules ouvrants, le moteur est entièrement intégré dans la costière en bois. Il n'est pas visible de l'intérieur lorsque le module est fermé ; il n'y a donc pas de différence visuelle entre les modules fixes et ouvrants.
    Un module ouvrant est actionné par 1 moteur ou 2 moteurs à chaîne synchronisés en fonction de la largeur du module. Les lanterneaux doivent être controlés soit par le système VELUX io-homecontrol, la technologie intégrée Motor-Link TM, ou par ± 24V DC.

    Lanterneau Modulaire ouvrant avec moteur à chaîne

    Lanterneau Modulaire Walk-on

    Les Lanterneaux Modulaires Walk-on sont uniquement destinés aux marchés de l’habitat et du tertiaire. Ils ne sont pas destinés à un usage industriel, ou dans toute autre situation où ils seraient exposés par exemple au passage de véhicules, à des agents de nettoyage, des détergents et autres produits chimiques.

    Lanterneau Modulaire Walk-on

    Dimensions

    Voir les options de dimension pour les modules.
    Aller à la grille des dimensions
    !

    Les verrières modulaires ouvrantes pour la ventilation de confort répondent aux spécifications de la norme harmonisée EN 60335-2-103(2015).

    Par conséquent, les verrières modulaires ouvrantes pour la ventilation de confort peuvent être installées à hauteur d'homme, c'est-à-dire à une hauteur inférieure à 2,5 m au-dessus du niveau du plancher (à l'intérieur) et du niveau du sol (à l'extérieur).

    Nous vous recommandons de respecter les réglementations nationales et de déterminer si l'usage prévu du bâtiment nécessite des mesures de sécurité supplémentaires devant être prises par l'installateur / utilisateur pour éviter toute blessure grave.

  • Vitrage
    Lanterneau Modulaire - construction du vitrage

    Lanterneau Modulaire - vitrage

    Les lanterneaux modulaires sont livrés avec un double ou triple vitrage basse consommation standard avec les caractéristiques suivantes :

    • Vitrage isolé (valeurs Ug jusqu'à 0,5 W/m²K). Pour la version Walk-on uniquement, le double vitrage est disponible avec un Ug = 1.3 W/m²K.
    • Verre extérieur trempé. Pour la version Walk-on, le vitrage est un trempé feuilleté 3 couches (Feuille EVA).
    • Verre de sécurité intérieur feuilleté. Vitrage anti-effraction Classe P4A.
    • Entretoise de bord chaud (protège les propriétés d'isolation au fil du temps et minimise le risque de condensation sur les bords des vitres)
    • Pour la version Walk-on, revêtement anti-glisse optionnel
    • Le vitrage est collé dans le cadre en aluminium avec un silicone résistant aux UV
    • Le vitrage a une bande noire sérigraphiée de 115 mm le long du bord de la verrière de toit pour empêcher les ruptures thermiques.
