GRILLODUR® Lichtfassaden

GRILLODUR® Fassaden sind ideal geeignet für Gebäude, in denen über grosse Lichtflächen die Räume mit blendfreiem Tageslicht versorgt werden sollen.

Passend für:

  • Massgeschneiderte Lösungen für die Gebäudehülle

Hauptvorteile:

  • Einzigartige Fiberglaskonstruktion mit exzellenten thermischen sowie lichttechnischen Eigenschaften
  • Bietet homogenes, blend- sowie schlagschattenfreies Tageslicht
  • Langlebiges sowie schlagfestes Material, welches sich bestens für Sporthallen eignet
  • Ideale Alternative zu herkömmlichen Glaskonstruktionen aufgrund des geringen Eigengewichts
GRILLODUR® Fassade in einer Bildungseinrichtung
Galerie ansehen

Zugehörige Dokumente und Links

Produktdetails

  • Überblick
    GRILLODUR® zeichnet sich durch sein geringes Eigengewicht, exzellente thermischen Eigenschaften sowie mechanische Belastbarkeit und chemische Beständigkeit aus. Das System ermöglicht einen blend- sowie schlagschattenfreien Lichteintrag und schafft somit eine ideale Raumausleuchtung.
    • Vielseitige Gestaltungsvarianten ermöglichen grösstmögliche Planungsfreiheit sowohl bei der Farbwahl als auch bei der Integration des Fassaden-Tageslichtsystems.
    • Türen- sowie Fenstersysteme aus Aluminium, welche an die GRILLODUR® Fassade angepasst werden, sind Teil des Lieferumfangs.
    • Das extrem langlebige sowie leichtgewichtige GRILLODUR® Fassadensystem eignet sich bestens für den Einsatz in öffentlichen Gebäuden und Bildungseinrichtungen sowie für Sporthallen.
    • Wir bieten Ihnen die Komplettlösung – von der Entwurfsplanung bis zur Montage.


    Weitere GRILLODUR®Systeme

    GRILLODUR® Sonderkonstruktionen
    GRILLODUR® Lichtbänder

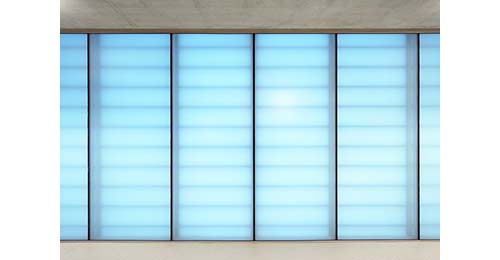

    Blautransparente GRILLODUR® Fassade

    Blautransparente GRILLODUR® Fassade

  • Produktdetails
    Das GRILLODUR® Paneel besteht aus mindestens zwei semitransparenten Fiberglasplatten mit einer Dämmeinlage. Die Fiberglasplatten werden an der Innen- sowie der Aussenseite eines selbsttragenden Aluminiumrahmen-Systems aufgebracht.

    Die einzelnen Elemente werden mit Aluminiumprofilen im Abstand von 300 mm bis zu einer maximalen Elementbreite von 2.000 mm und einer maximalen Standard-Elementhöhe von 6.000 mm vorgefertigt. Die verbindenden T-Profile aus Aluminium sowie die aussenliegenden Abdeckstreifen haben eine Profilansichtsbreite von 60 mm.
    Darstellung GRILLODUR® Paneelaufbau
    1) Aluminumprofil   2) Deckschicht
    3) Dämmeinlage
    Detailzeichnung GRILLODUR® Fassade Horizontalschnitt

    Detailzeichnung GRILLODUR® Fassade Horizontalschnitt

    1) Aussen  2) Innen



    Detailzeichnung GRILLODUR® Fassade vertikal

    Detailzeichnung GRILLODUR® Fassade Horizontalschnitt

  • Verglasung
    Durch die variablen Kombinationsmöglichkeiten von Verglasungsfarbe, Stärke der Fiberglasplatten sowie Dichte der Dämmmeinlage lässt sich ein breites Spektrum an tageslichttechnischen und thermischen Leistungen realisieren.


    Parameter der Paneele:

    • Verglasungsvarianten: 2-, 3- und 4-schaliger Aufbau
    • Vier Standard-Farben: naturtransparent, blautransparent, weisstransparent sowie grautransparent
    • Stärken der Fiberglaspaneele: 1,1 – 2,0 mm
    • Gesamtstärke der Paneele ≥ 70 mm

    Eigenschaften (abhängig von der Zusammenstellung der Paneele):

    • U-Wert der Verglasung: bis zu 0,8 W/m²K
    • Gesamtenergiedurchlass: bis zu 21 %
    • Lichtdurchlass: 76 % bis 13 %
    • Schalldämmung: bis zu 36 dB
  • Eigenschaften
    Das energieeffiziente GRILLODUR® Fassadensystem eignet sich ideal für Bereiche, in denen homogenes, blend- sowie schlagschattenfreies Tageslicht gefordert wird.
    • Höchste Klassifikation der Ballwurfsicherheit nach DIN 18032-3
    • GRILLODUR® ist durchsturzsicher gemäss GS-BAU-18
    • Hohe chemische Beständigkeit gegen Kerosin, Kühlmittel, Schmierstoffe, Säuren, alkalische Lösungen sowie viele weitere Stoffe
    • Einfache und schnelle Montage aufgrund des hohen Vorfertigungsgrads
    • Das System eignet sich durch das geringe Eigengewicht von nur 10 kg/m² ideal für Sanierungsprojekte
  • Komfortlüftung

    Optimieren Sie das Raumklima mit öffenbaren Fenstern

    • Aluminium Tür- und Fenstersysteme, angepasst an die GRILLODUR® Fassadenkonstruktion, sind Teil des Lieferumfangs
    • Die Integration bedienbarer Aluminiumfenster ermöglicht die tägliche Komfortlüftung.
    GRILLODUR® Lichtfassade mit Aluminiumfenstern
    Fenster und Türen in einer GRILLODUR® Fassade
