Façades lumineuses GRILLODUR®

Les façades GRILLODUR® sont idéales pour les bâtiments dans lesquels de grandes surfaces lumineuses sont nécessaires pour éclairer des locaux avec une lumière du jour non éblouissante.

Convient à:

  • Solutions sur mesure pour l’enveloppe du bâtiment

Avantages clés:

  • Construction en fibre de verre unique en son genre, présentant d’excellentes propriétés thermiques et photométriques
  • Fournit une lumière du jour homogène, sans éblouissement ni ombre portée
  • Matériau durable et résistant aux chocs, parfaitement adapté aux salles de sport
  • Excellente alternative aux constructions conventionnelles en verre en raison de son poids léger
Façade GRILLODUR® dans un établissement d’enseignement
Voir la galerie

Documents et liens associés

Détails du produit

  • En bref
    GRILLODUR® se caractérise par sa légèreté, ses excellentes propriétés thermiques, sa résistance mécanique et sa résistance aux agents chimiques. Le système laisse pénétrer la lumière sans éblouissement ni ombre portée, pour des locaux parfaitement éclairés à tout moment de la journée.
    • Les diverses variantes de conception proposées offrent un maximum de liberté de planification, que ce soit dans le choix des coloris ou l’intégration du système de lumière du jour de façade.
    • Les systèmes de portes et de fenêtres aluminium, adaptés à la façade GRILLODUR®, font partie de la gamme de livraison.
    • À la fois léger et ultra résistant, le système de façade GRILLODUR® est prédestiné à équiper les bâtiments publics et les établissements d’enseignement, au même titre que les installations sportives.
    • Nous proposons une solution complète, de la planification du projet au montage.


    Autres systèmes GRILLODUR®

    Constructions spéciales GRILLODUR®
    Lanterneaux modulaires GRILLODUR®
    Façade GRILLODUR® en bleu transparent

    Façade GRILLODUR® en bleu transparent

  • Détails du produit
    GRILLODUR® est un panneau comprenant au moins deux plaques en fibre de verre semi-transparentes avec un support isolant. Les plaques en fibre de verre sont appliquées de part et d’autre d’un système de cadre en aluminium autoportant.

    Les éléments individuels sont préfabriqués avec des profilés aluminium à une distance de 300 mm, pour une largeur d’élément maximale de 2000 mm et une hauteur d’élément standard de 6000 mm maximum. Les profilés aluminium de raccordement en T et les bandes de recouvrement à l’extérieur présentent une largeur apparente de profilé de 60 mm.
    Illustration de la structure d’un panneau GRILLODUR®
    1) Profilé aluminium 2) Couche de recouvrement 3) Couche isolante
    Coupe horizontale détaillée d’une façade GRILLODUR®

    Coupe horizontale détaillée d’une façade GRILLODUR®

    1) Extérieur 2) Intérieur

    Coupe verticale détaillée d’une façade GRILLODUR®

    Coupe verticale détaillée d’une façade GRILLODUR®

  • Propriétés du vitrage
    Les diverses combinaisons de coloris de vitrage, d’épaisseur des plaques en fibre de verre et de densité du matériau isolant fournissent un large spectre d’éclairage naturel et de performance thermique.

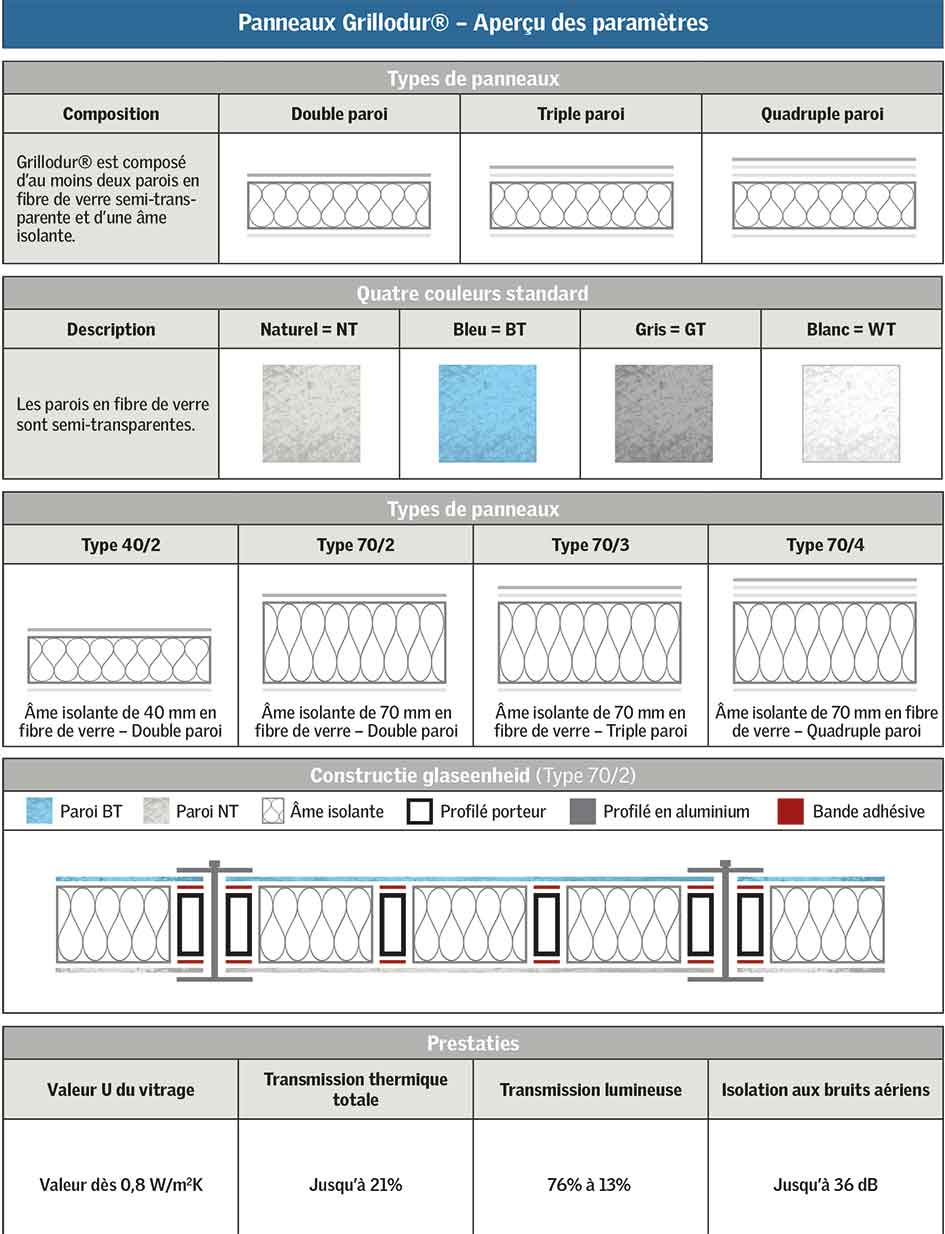

    Paramètres du panneau

    • Types de vitrage: structure à 2, 3 et 4 parois
    • Quatre coloris standard: nature, bleu, blanc et gris (chaque fois transparent)
    • Épaisseur de la plaque en fibre de verre: 1,1 – 2,0 mm
    • Épaisseur totale du panneau ≥ 70 mm

    Propriétés (en fonction de la composition du panneau)

    • Valeur U du vitrage: jusqu’à 0,9 W/m²K
    • Transmission d’énergie totale: jusqu’à 21 %
    • Taux de transmission de lumière: 76 % à 13 %
    • Isolation acoustique: jusqu’à 36 dB
  • Propriétés
    Le système de façade GRILLODUR®, énergétiquement efficace, est idéal pour les zones nécessitant une lumière du jour homogène, sans éblouissement ni ombre portée.
    • Classification la plus élevée pour la sécurité au jet de balle  selon DIN 18032-3
    • GRILLODUR® est antichute conformément au principe d’essai GS-BAU-18
    • Haute résistance chimique au kérosène, aux réfrigérants, lubrifiants, acides, solutions alcalines et bien d’autres agents
    • Montage rapide et aisé grâce au degré élevé de préfabrication
    • Du fait de son faible poids propre de 10 kg/m², le système est prédestiné aux projets de rénovation
  • Ventilation de confort

    Optimisez le climat intérieur avec des fenêtres pouvant s’ouvrir

    • Les systèmes de portes et de fenêtres aluminium, adaptés au modèle de façade GRILLODUR® font partie de la gamme de livraison
    • L’intégration de fenêtres aluminium pouvant s’ouvrir permet la ventilation de confort au quotidien.
    Découvrez nos solutions certifiées de désenfumage et systèmes de ventilation de confort
    Fenêtres et portes dans une façade GRILLODUR®

    Fenêtres et portes dans une façade GRILLODUR®
