Top 100 Glass

Le Top 100 Glass est un lanterneau en verre plat avec un vitrage hautement isolant qui fournit un éclairage performant, et une possibilité d'intégration de ventilation naturelle. Le système se compose d'une unité supérieure en verre avec un cadre en aluminium et des montants préfabriqués en métal ou en PRV, et est enfin rapide et facile à installer.

Toutes les variantes sont disponibles sous forme d'unité fixe ou d'unité ouvrant pour la ventilation.

Les éléments ouvrants peuvent être utilisés pour de la ventilation de confort.

Le Top 100 Glass fixe est un lanterneau fixe pour un apport de lumière naturelle à travers le toit et constitue une solution parfaite lorsque la lumière naturelle est une priorité.
En cas d'évolution des besoins, le lanterneau peut être équipé de manière à pouvoir s'ouvrir pour la ventilation, avec l'ajout d'un moteur à chaîne.

Le Top 100 Glass ouvrant est un lanterneau ouvrant  pour associer lumière naturelle et ventilation naturelle.
Le moteur à chaîne 230V avec une hauteur de course de 300mm garantie une haute qualité de solution.

Le lanterneau Top 100 Glass est une solution préfabriquée et prête à être installée sur site. Le produit se compose d'une unité supérieure en verre combinée à un cadre en PVC, montés sur une costière.

Échantillon produit interactif

Construction

Lanterneau Top 100 Glass avec costière en métal

1. Cadre aluminium (la hauteur dépend de la variante de vitrage) — Raccord d'angle prémonté, profilé en aluminium avec revêtement poudre noir, RAL 9005.
2. Vitrage isolant (IGU) — Disponible en double et triple vitrage, avec revêtement LowE ou avec protection solaire supplémentaire.
3. Bande sérigraphiée sur le vitrage — La sérigraphie du bord du vitrage permet une finition visuelle propre et de protection de la costière contre les UV.
4. Double joint — Le double joint du cadre de ventilation en PVC améliore les propriétés d'isolation et d'étanchéité.
5. Costière métallique isolé (type « Iso Therm ») — Costière en acier sans pont thermique avec isolation de 60 mm en laine minérale. Disponible dans les hauteurs de costière suivantes : 300, 400, 500 et 600 mm.
6. Profilé en aluminium — Si nécessaire, un rail de serrage assure la fixation mécanique de la membrane d'étanchéité du toit dans la costière.

Coupe du Lanterneau Top 100 Glass avec costière en PRV

1. Cadre aluminium (la hauteur dépend de la variante de vitrage) — Raccord d'angle prémonté, profilé en aluminium avec revêtement poudre noir, RAL 9005.
2. Vitrage isolant (IGU) — Disponible en double et triple vitrage, avec revêtement LowE ou avec protection solaire supplémentaire.
3. Bande sérigraphiée sur le vitrage — La sérigraphie du bord du vitrage permet une finition visuelle propre et de protection de la costière contre les UV.
4. Double joint — Le double joint du cadre de ventilation en PVC améliore les propriétés d'isolation et d'étanchéité.
5. Costière en PRV isolée (type « AKi ») — Costière sans pont thermique en plastique renforcé de fibres de verre (PRV) avec une isolation thermique de 60 mm. Disponible dans les hauteurs de costières suivantes : 150, 300 et 500 mm.
6. Profilé en aluminium — Si nécessaire, un rail de serrage assure la fixation mécanique de la membrane d'étanchéité du toit dans la costière.

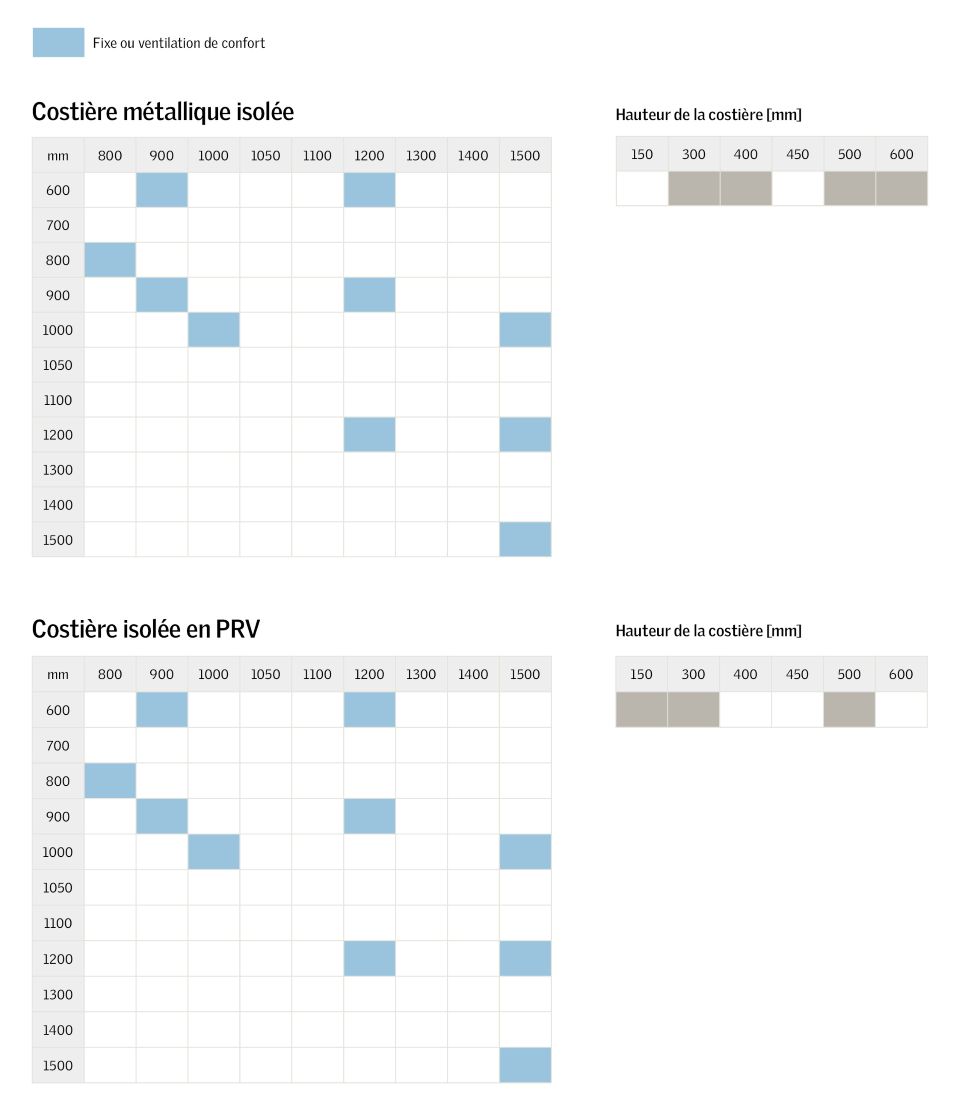

Le lanterneau Top 100 Glass propose une gamme de 10 dimensions standard  pour les variantes fixes et ventilées.

Pour plus d'informations, voir l'aperçu des dimensions :

Top 100 Glass avec triple vitrage

Les lanterneaux Top 100 Glass peuvent équipés d'un double ou triple vitrage présentant les caractéristiques suivantes :

• Vitrage isolant (valeurs Ug jusqu'à 0,5 W/m²K)
• Verre extérieur trempé
• Verre de sécurité feuilleté à l'intérieur
• Intercalaire warm edge (protège les propriétés d'isolation au fil du temps et minimise le risque de condensation sur les bords du vitrage)
• Revêtement de protection solaire (en option)
• Le vitrage est collé dans le cadre en aluminium avec un silicone résistant aux UV
• Le vitrage est doté d'une bande sérigraphiée de 115 mm le long du vitrage afin d'éviter les ruptures thermiques
